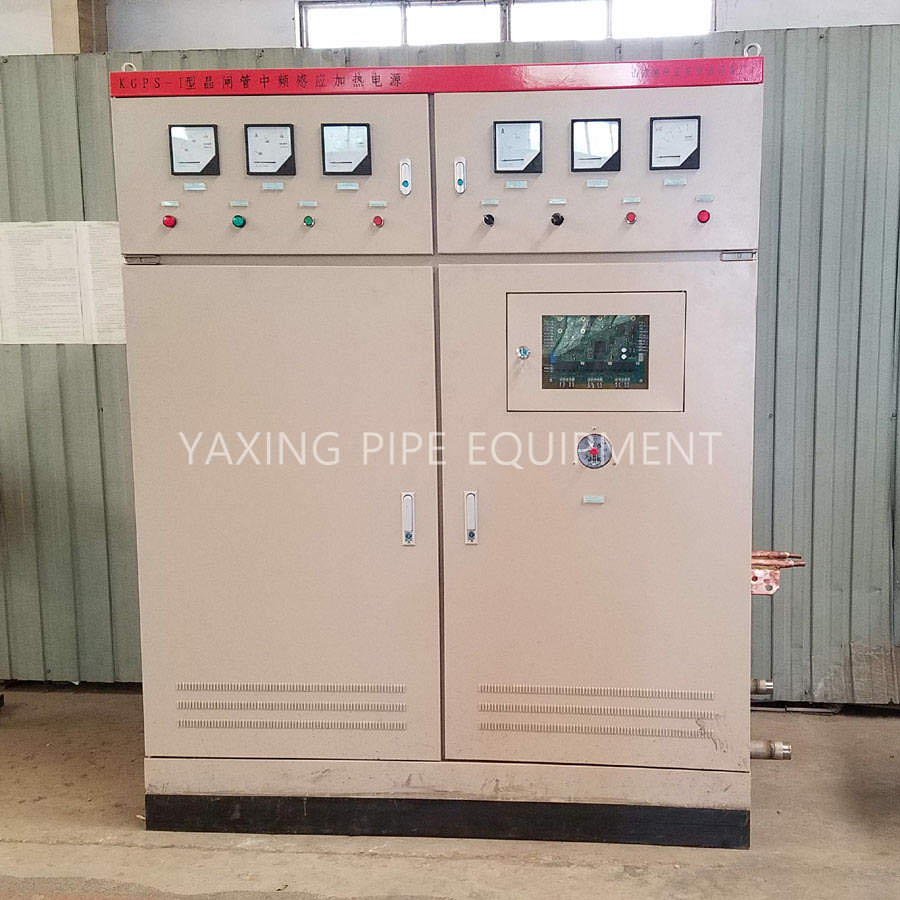

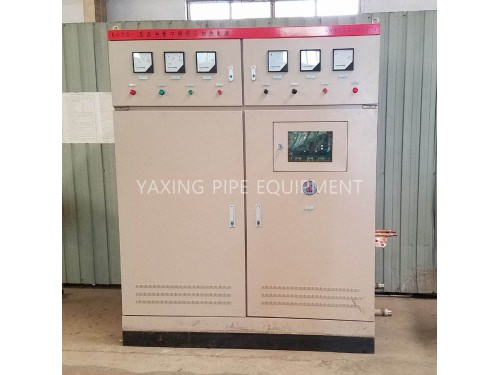

CPLD-3型晶闸管恒功率中频电源

一、设备用途：应用在各种钢管的热扩径、热推弯头、热弯管、热扩口、钢管回火等加热变形生产中。功率和中频电源的频率根据需要而定，优点突出、加热均匀（透热）、易于实现智能恒温控制、节能环保，是各类钢管加热变形的主要供热装备。

二、技术特点：CPLD-3型恒功率晶闸管中频电源主要由三相进入电源、调节器、移相控制、保护电路、相序自适应电路、启动演算电路、逆变频率跟踪、逆变脉冲形成、脉冲放大及脉冲变压器组成。核心部件采用大规模专用MPU集成电路，使整机电路除调节器外，均实现数字化智能控制，整流触发器部分不需要调整，具有脉冲对称度高、抗干扰能力强、反应速度快等特点，有相序自适应电路，仅需把KP晶闸管的门极线接入控制板相应的接线端上，整流部分便能投入运行。逆变采用扫频式零压软启动方式，设有自动重复启动电器系统，使中频电源的启动成功率达到100%。

三、中频电源的输入电压分为：380V和660V，输入电压越高，中频电源在工作运行中，线耗电能越少，从而节省电力能源，中频电源的输入电压由用户根据当地的供电情况和使用的变压器而定。

四、特别注意事项！

中频电源柜在合闸状态下切不可以触摸柜内及负载带电元件和负载加热感应线圈，如需要维修设备或移动感应加热线圈务必请拉断电源开关，在停电状态下才可进行，违反操作有触电危险！
