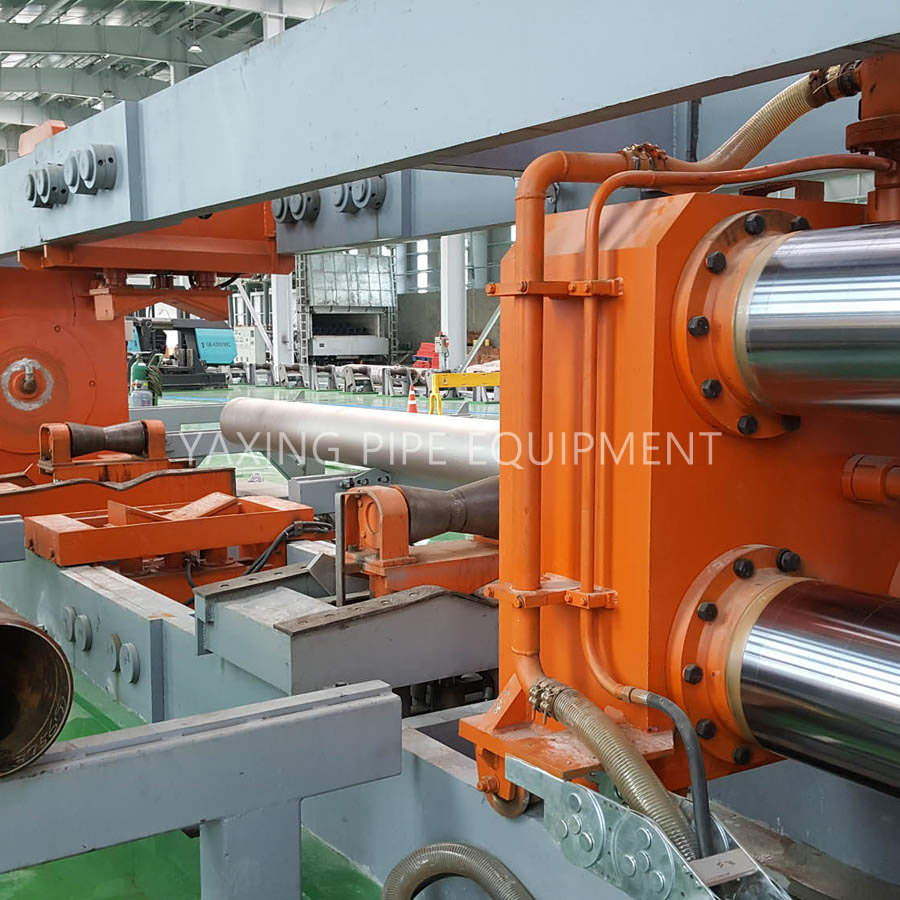

SYJ-IA型钢管水压测试机
一、设备用途:
1、该机组是对各类钢管进行承压检测及压力试验的非标专用设备。
设备采用可升降托辊装置托住被试钢管,利用主油缸的推力将钢管压紧在止推板和压紧推板之间,使钢管两端管口密封(端封或径封)。依靠大流量低压泵完成进水,再利用高压泵完成高压试验。
2、该设备利用主油缸推力与钢管试验压力智能平衡控制系统(油水平衡),对钢管进行静水压力试验。采用PLC编程智能控制触摸屏操作,屏幕实时显示试验压力,并对试验压力曲线自动打印,同时自动储存在电脑硬盘中。
3、该设备结构合理、生产效率较高、产品规格范围宽,可移动和锁定的钢管压紧试压压头推板,能适应各种长度钢管的测试试压。应用于无缝管、直缝焊管和螺旋焊管所需压力水压试验。

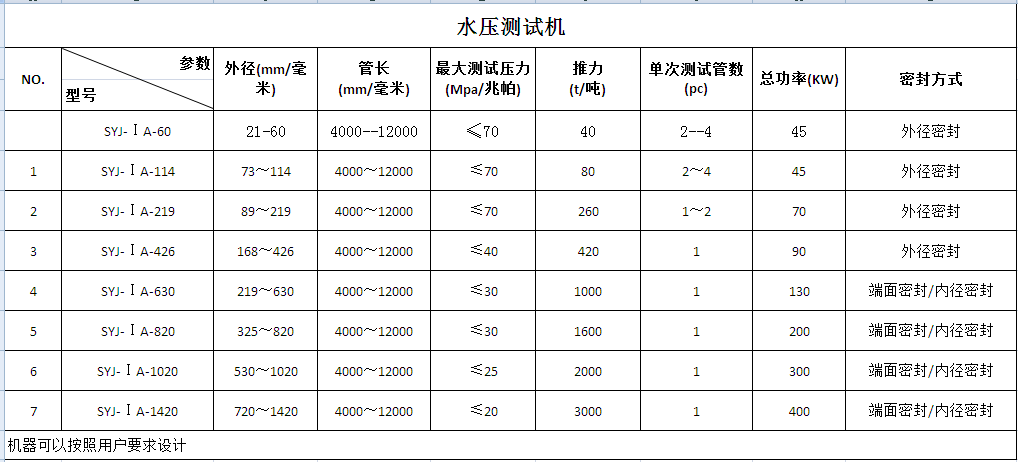

二、设备技术参数说明及表格
1、最大试验压力:5~70MPa(根据用户对钢管直径和试压压力的需要设计与制造该设备);
2、主油缸(根据压力需要,使用1~6支),智能控制液压主油缸推力与钢管试验压力相平衡(油水平衡),总推力:50~3000吨。
3、钢管两端密封形式:端面密封和径向密封,根据用户需要设计与制造,优缺点:径向密封试压钢管端部有20~30mm的试压盲区,端面密封设备制造成本较高。


三、设备结构:设备机座、止推板、压紧推板、平衡压力大梁、主油缸压力机头、钢管托料装置、液压控制系统、电控柜、操作台(触摸屏)、水压控制系统、PLC编程智能控制系统等组成。
