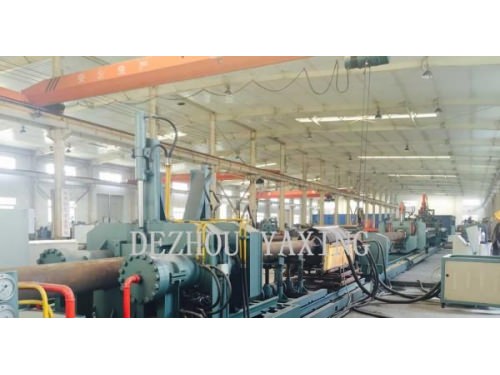

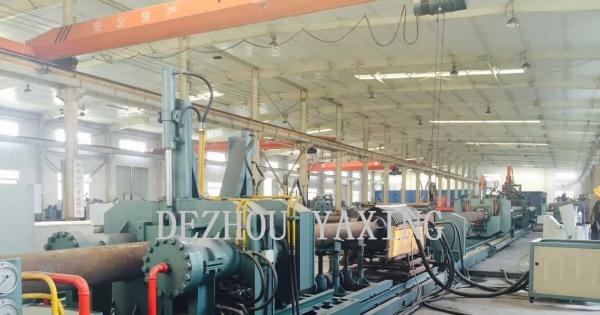

ZWJ型无缝锥形钢管制管机

一、设备用途：

该设备适用于制造各种规格的锥形无缝钢管，是制造转炉顶吹锥形氧枪所用关键部件—锥形无缝钢管的专用制造机组，是本企业技术人员经过三年时间多次试验，逐步完善研制成功的大型热轧锥形无缝钢管的成形装备，属世界首创，已获得国家专利。并在2008年6月，利用该专利技术工艺，成功制造出世界上第一支长8000mm，大端500mm，小端300mm，壁厚为12mm的锥形无缝钢管，使锥形氧枪的成功制造成为现实。填补了转炉炼钢锥形氧枪顶吹炼钢史上的技术空白。

二、锥形无缝钢管技术参数

该机组制造生产的锥形无缝钢管，能够满足所有规格转炉炼钢顶吹锥形氧枪用锥形无缝钢管的需要。锥形无缝钢管最大规格：大端：φ325mm～630mm；小端：φ194mm～402mm；长度：1～9m；

三、设备简介：
传统的转炉炼钢工艺，采用直管顶吹氧枪，溅渣粘枪是普遍存在的问题。处理钢渣粘枪是转炉炼钢工人最辛苦的劳动。粘在氧枪上的钢渣混合物，清除十分困难，在吹氧消融过程中，经常发生烤伤、烫伤、碰伤等事故，带有一定危险性。炼一炉钢，为了防止粘枪钢渣过多，有时需几次提出氧枪进行除渣，从而延长了吹氧时间，降低了氧气的利用率，也影响了升温、降碳、化渣等炼钢工艺效果，给冶炼工艺带来了一系列负面影响。降低了炼钢的生产效率。

避免粘枪的最好方法就是采用锥体氧枪，锥体氧枪为靠近喷头的下部枪身呈锥形，上粗下细，喷溅在枪身上的钢渣粘不住，并且能顺着锥形枪身自行脱落滑入炉中（增产节能）。生产实践证明，锥体氧枪的使用寿命是传统直管氧枪的3～4倍，同时缩短了吹炼钢时间的1/3，提高了炼钢效率和保障了炼钢工人的安全生产。

四、设备结构：
底架道轨、主油缸及支板、推板小车、前支板、上料辊道装置、下料辊道装置、中频电源加热装置、中频加热线圈、中频加热线圈调整装置、锥管模具、锥管模具支架、液压控制系统、机组智能恒温控制系统、机组监控系统、操作台（触摸屏）、冷却循环水系统、设备辅机装置等组成。
