圆变方异型管成形机
产品详情
RSH型圆变方异型管成形机
一、设备用途：
该机组是将圆钢管推挤冷轧成形为方矩形钢管或各种异型钢管的成形专用设备，此工艺技术生产的方矩形钢管的边长及壁厚规格均已达到行业之最。该机组还可作为大中口径钢管的冷定径设备。
二、设备结构：
该设备采用水平辊、立辊对称于同一平面的万能机架与大推力液压推挤机组合的结构形式，解决了冷弯成形技术中制约异型钢管边长与壁厚的难题。该设备的产品比主动辊式机组和折弯机组的产品边长和壁厚增加了一至三倍。
该机组由四台变形机架和一台矫直机架（土耳其头）组成并安装于同一平面基础上。
该机组推进动力装备是根据液压二步推进制管机的专利原理设计与制造。
该机组是将圆钢管推挤冷轧成形为方矩形钢管或各种异型钢管的成形专用设备，此工艺技术生产的方矩形钢管的边长及壁厚规格均已达到行业之最。该机组还可作为大中口径钢管的冷定径设备。
二、设备结构：
该设备采用水平辊、立辊对称于同一平面的万能机架与大推力液压推挤机组合的结构形式，解决了冷弯成形技术中制约异型钢管边长与壁厚的难题。该设备的产品比主动辊式机组和折弯机组的产品边长和壁厚增加了一至三倍。
该机组由四台变形机架和一台矫直机架（土耳其头）组成并安装于同一平面基础上。
该机组推进动力装备是根据液压二步推进制管机的专利原理设计与制造。

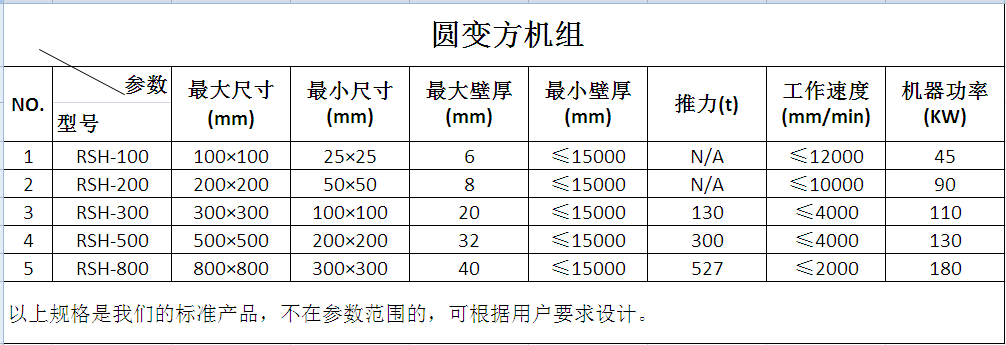

三、机器规格参数表：
四、成品方矩管规格技术参数：
1、最大：边长×边长＝800×800 ；壁厚:35mm；
2、最小：边长×边长＝25×25； 壁厚:2mm。
3、方矩钢管长度：3～15m
1、最大：边长×边长＝800×800 ；壁厚:35mm；
2、最小：边长×边长＝25×25； 壁厚:2mm。
3、方矩钢管长度：3～15m
4、分段配备相适应的方矩管成形轧辊
